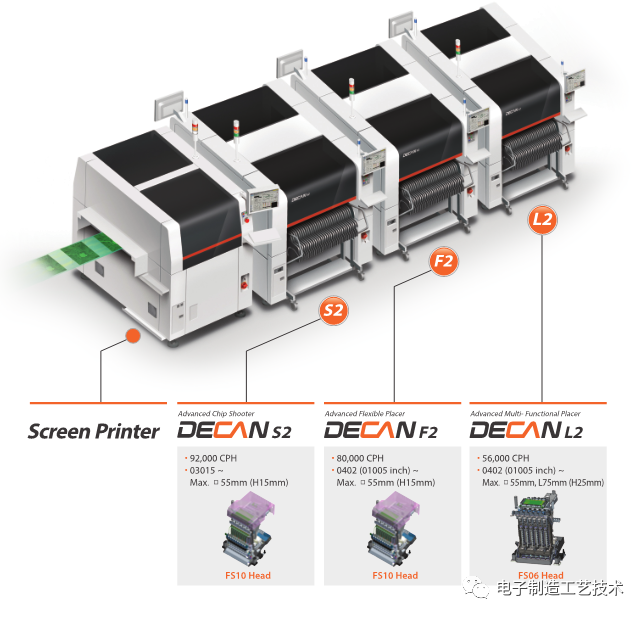

【干货】三星|韩华SM、Decan系列贴片机在线编程教程(2021精华版),你值得拥有!

时间:2021-11-11浏览次数:7311 作者:电子制造工艺技术

先来理解一下贴片机编程:

贴片机的编程分离线编程和在线编程两种。离线编程是指利用离线编程软件在机器以外的计算机或编程器上进行贴片机元件贴装程序设计的编制工作。离线编程在程序编制时可以不占用机器的资源,减少贴片机的停机时间,提高机器的利用率。离线编程还可以利用其他的一些辅助工具,如扫描仪、Excel表格和计算机集成制造系统等,并可共同使用。

离线编程的一个重要特征就是将线路板和贴片元件坐标的电子文件(CAD)转换成贴片程序。一些专业辅助设计制造软件公司的软件,如Valor公司的vPlan和UGS公司的Assembly Expert等,在CAD导入方面见长,也同时具有离线编程和整线编程的功能,并可以适用于各种不同的设备,但是由于不同品牌的贴片机</a>程序结构不同,往往还需要进一步的转换,而且在产能模拟方面很难做到准确。各贴片机制造厂商也开发了离线编程软件,有的也具备整线编程的功能,对于单一品牌的贴片机来说是[敏感词]方案。


贴片机在线编程是指利用部分机器所附带的示教盒进行程序编辑和利用贴片机的随机应用软件中的贴片程序编辑功能。在线编程的方法有示教编程和手动输入编程,另外也可在机器上对线路板上的元件贴装坐标以及元件的数据库进行示教校正。

言归正传上干货

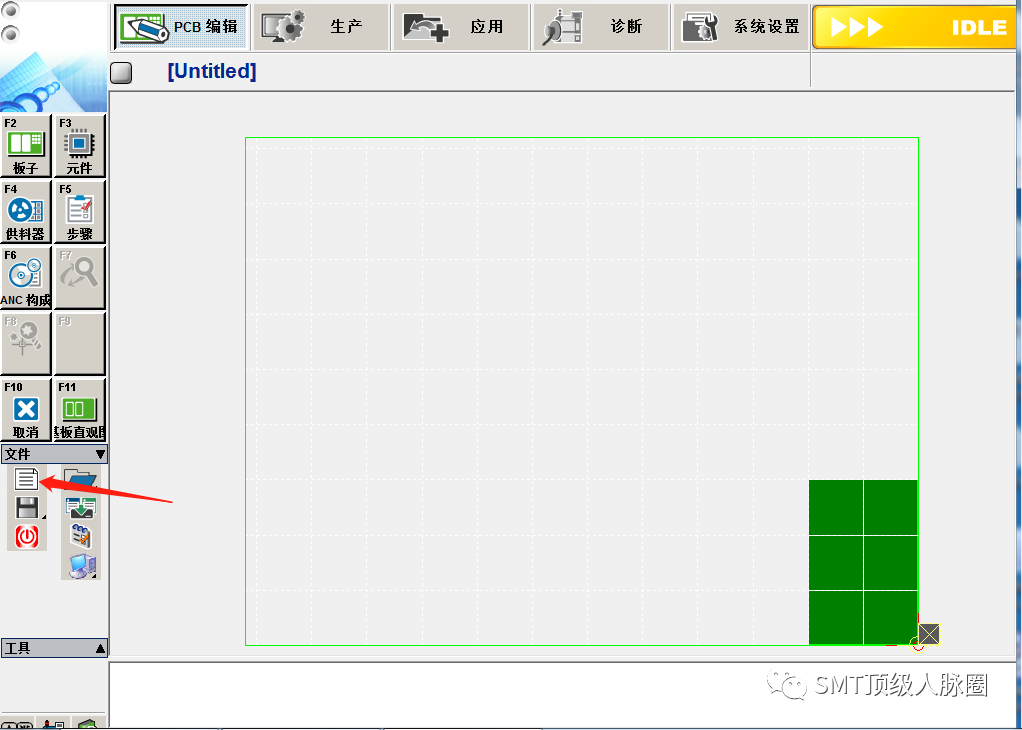

1.工具菜单选择新建程序

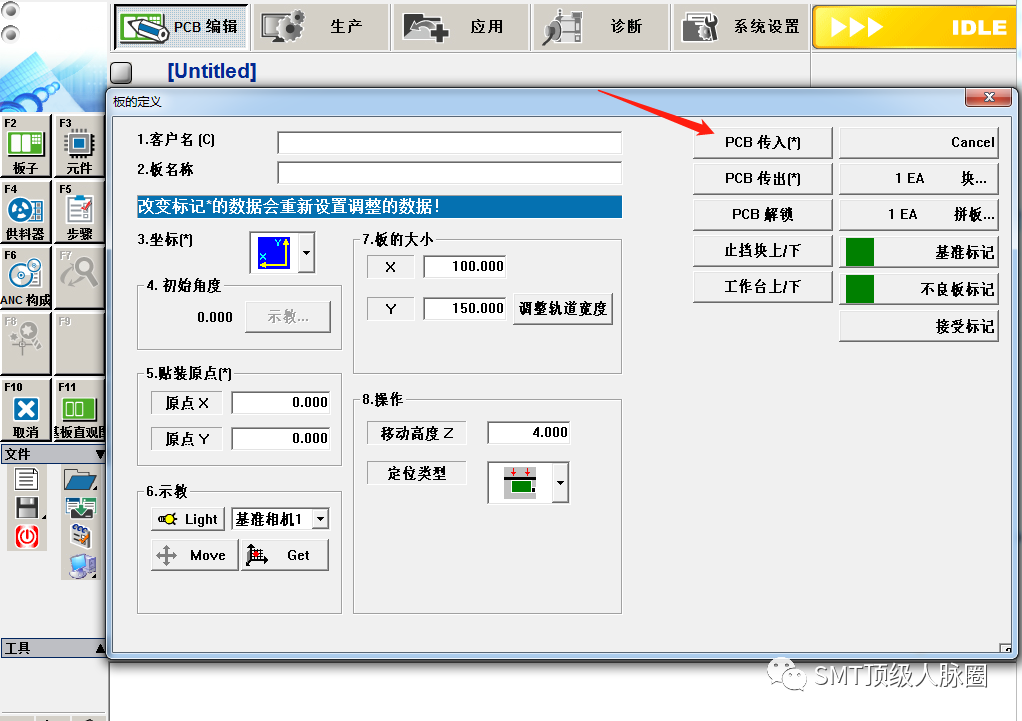

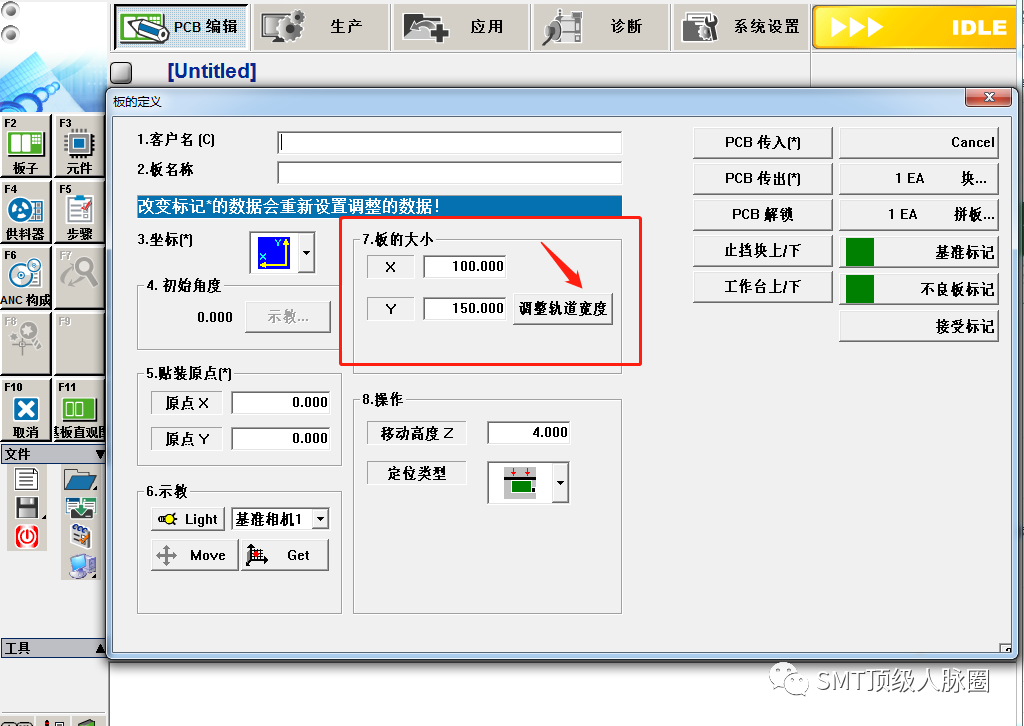

2.卡尺测量好PCB的长宽,将量好的数据在PCB编辑里输进去,宽度一定要准确,长度可以给长没问题。

3.调整轨道宽度,点击PCB传入。

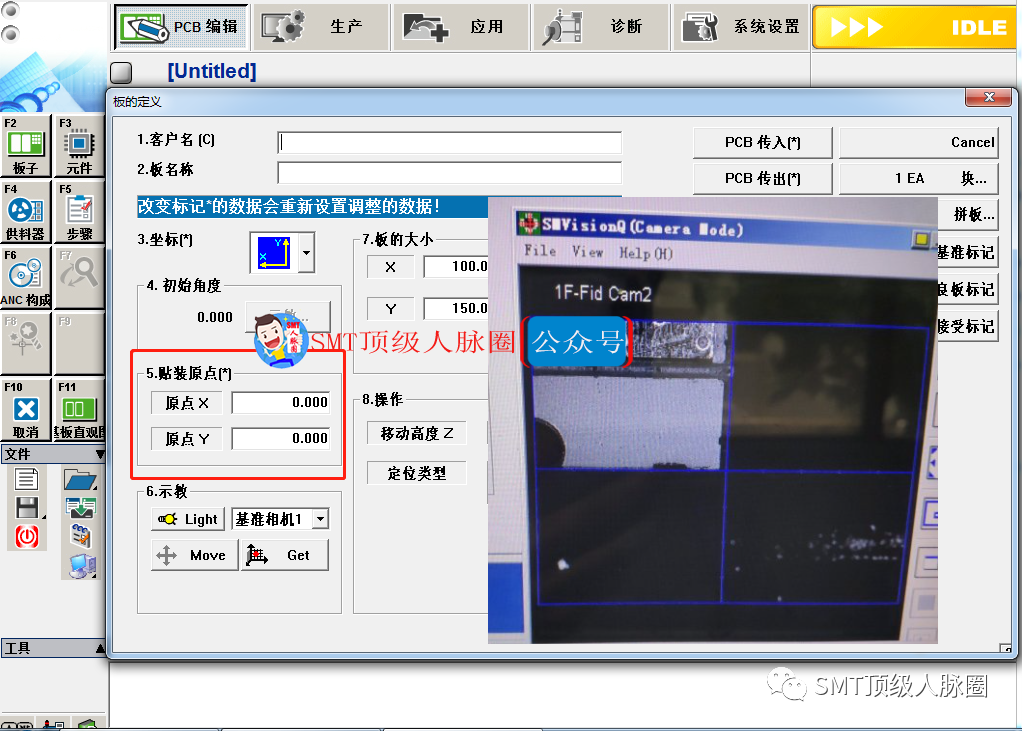

4.设置原点,推荐设置在右下角

5.设置mark基准点(一般选对角的点来设,选择圆形,用示教盒移动到点中心,调整亮度,然后点自我调整就行,然后测试得到XY数据,做完点更新)

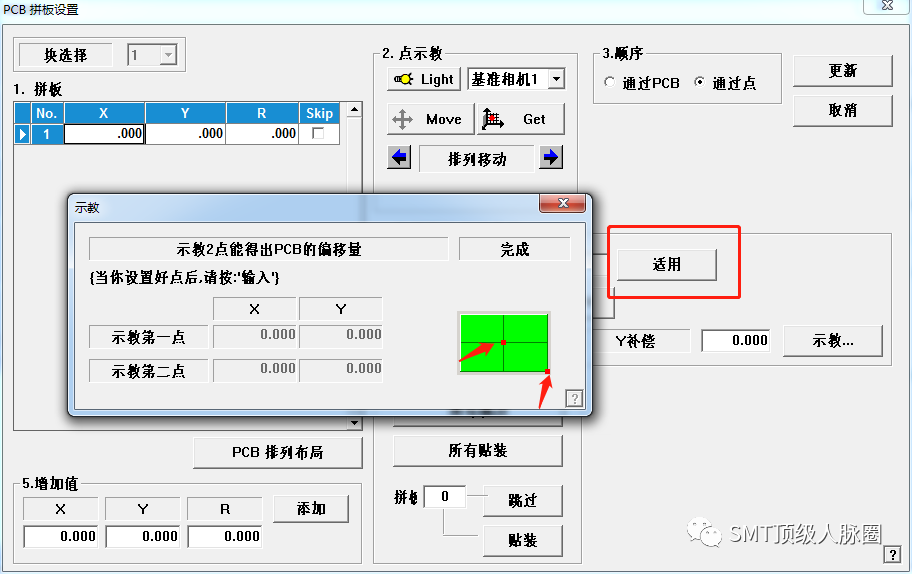

6.做拼板,我这板现在是20拼,所以输入的是1×20(1是左右拼板数,20是上下拼板数),找[敏感词]条板右下角的一个焊盘(选择直角)得到[敏感词]条拼板的XY坐标,然后示教输入[敏感词]条拼板的坐标,输入完[敏感词]条拼板的坐标后用示教盒移动到第二条拼板的同样焊盘位置再输入,然后完成点适用,如有偏差,有手动校正一下全部拼板。做完点更新。

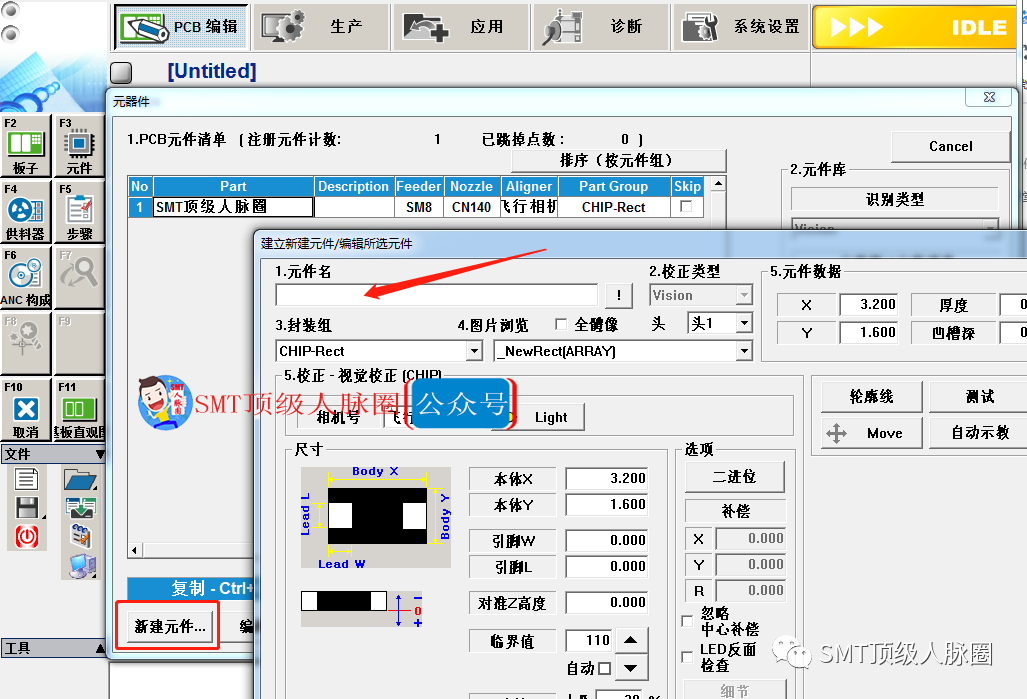

7.制作元件资料库,根据元件类型 尺寸选择对应的封装库

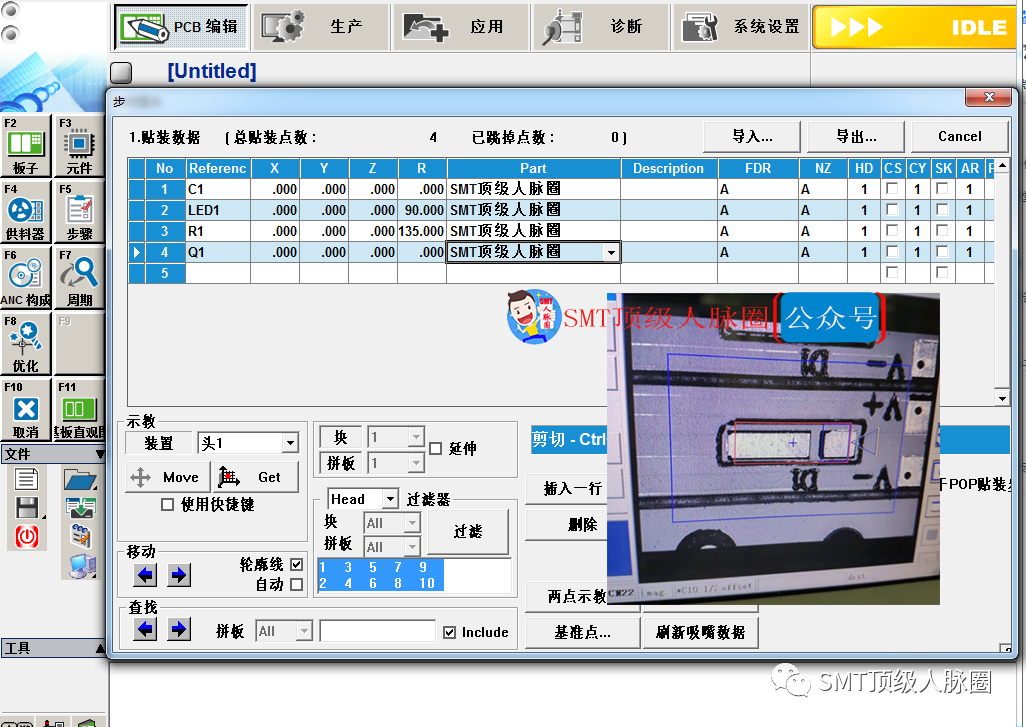

8.程序步骤,输入要贴位置的名称(pcb位号),示教坐标、输入角度、贴装的元件。

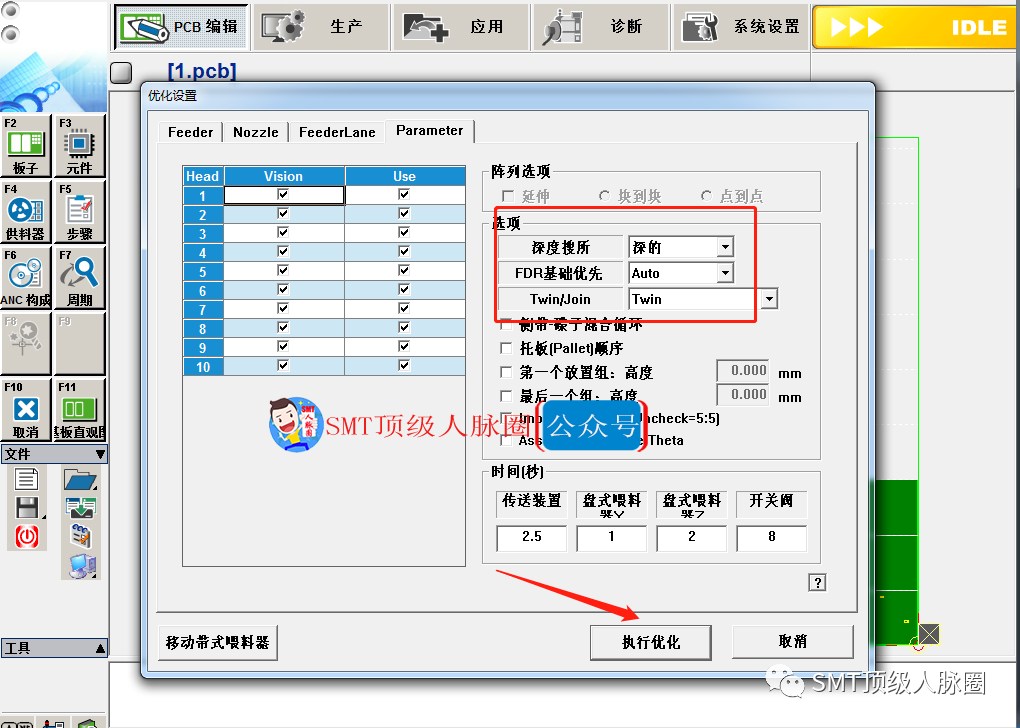

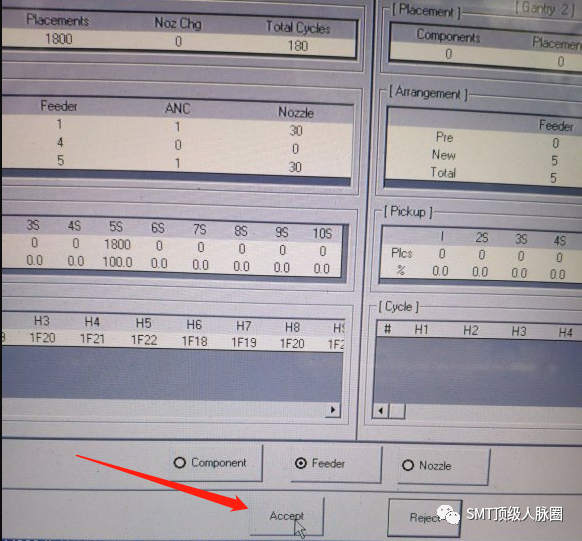

9.程序优化,优化之前把元件要用的飞达类型、供料间距、吸嘴调好,点优化后系统会提示你保存,保存到你想存的文件夹后设置飞达数,执行优化,优化好后点接受。

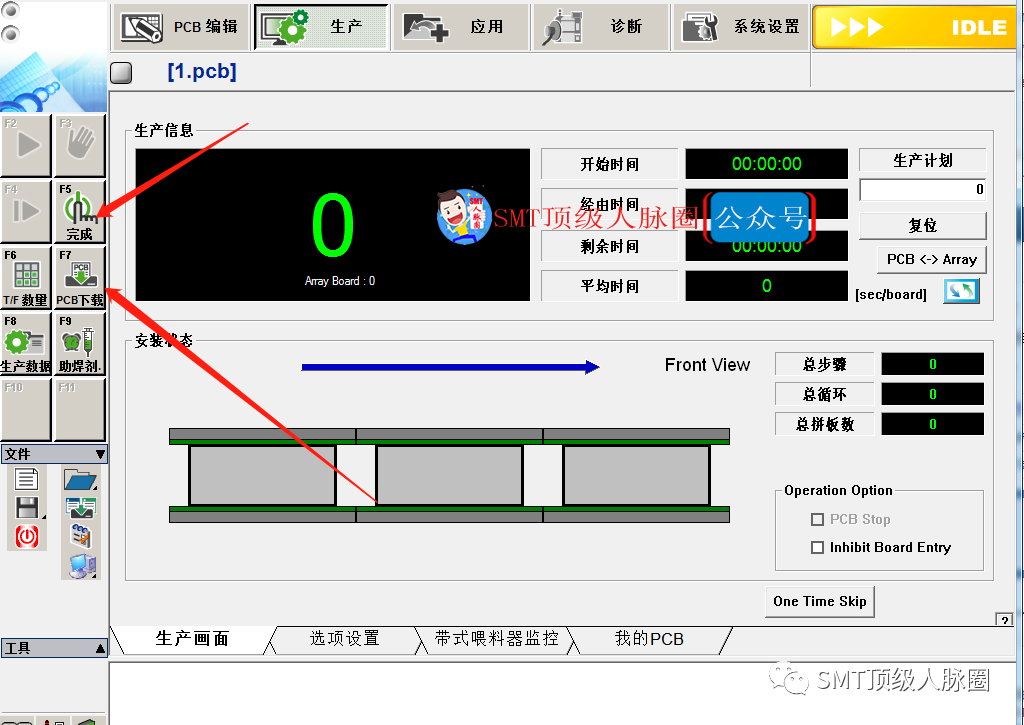

10.优化完切换到生产界面点完成、下载、开始就能开始生产了

精华,去糟粕,重基础,促创新
